Teknik Bilgi

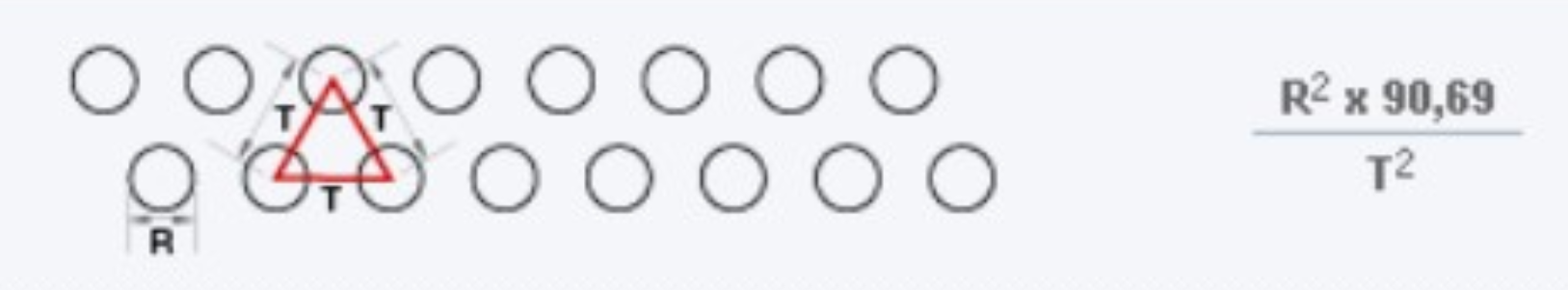

Açık alanın hesaplanması: yuvarlak delikler, üçgen diziliş

mm ölçüsünden delik çapını giriniz R

mm ölçüsünden delik merkezini giriniz T

Yazılan bilgilere göre açık alan = 0 %

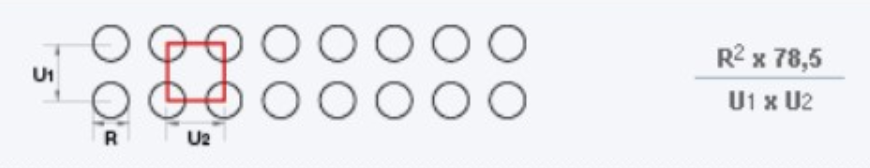

Açık alanın hesaplanması: yuvarlak delikler, tek sıra (asker) diziliş

mm ölçüsünden delik çapını giriniz R

mm ölçüsünden U1 delik merkezini giriniz U1

mm ölçüsünden U2 delik merkezini giriniz U2

Yazılan bilgilere göre açık alan = 0 %

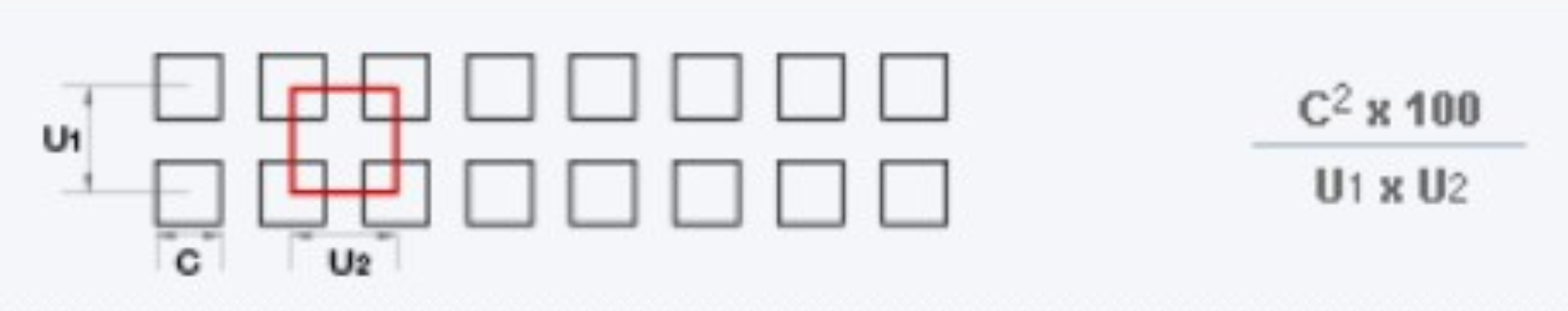

Açık alanın hesaplanması: kare delikler

mm ölçüsünden delik çapını giriniz C

mm ölçüsünden U1 merkezini giriniz U1

mm ölçüsünden U2 merkezini giriniz U2

Yazılan bilgilere göre açık alan = 0 %

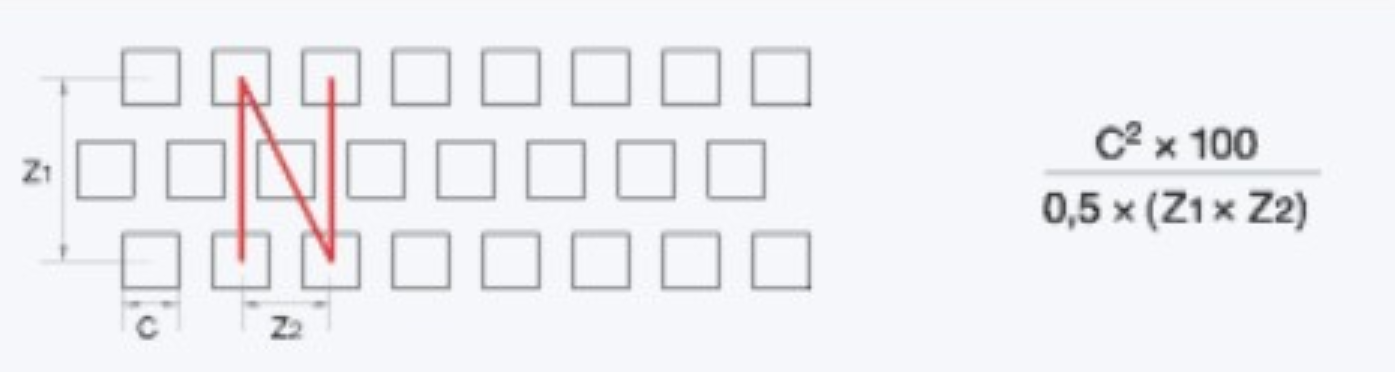

Açık alanın hesaplanması: kare delikler, şaşırtmalı diziliş

mm ölçüsünden delik çapını giriniz C

mm ölçüsünden Z1 merkezini giriniz Z1

mm ölçüsünden Z2 merkezini giriniz Z2

Yazılan bilgilere göre açık alan = 0 %

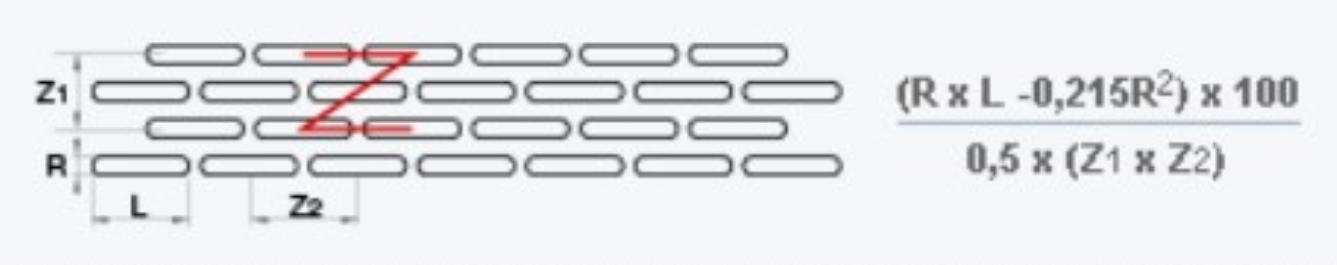

Açık alanın hesaplanması: oval delikler, şaşırtmalı diziliş

mm ölçüsünden delik çapını giriniz R

mm ölçüsünden delik boyutunu giriniz L

mm ölçüsünden Z1 merkezini giriniz Z1

mm ölçüsünden Z2 merkezini giriniz Z2

Yazılan bilgilere göre açık alan = 0 %

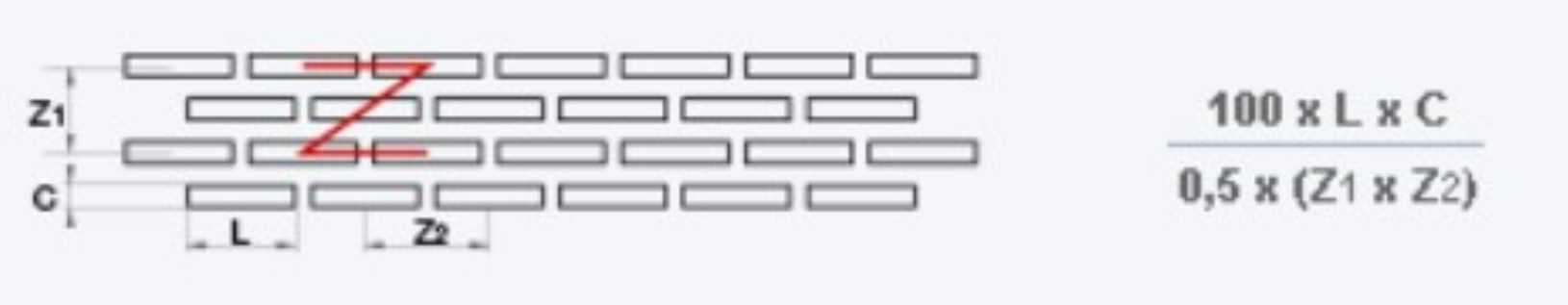

Açık alanın hesaplanması: dikdörtgen delikler, üçgen diziliş

mm ölçüsünden delik enini giriniz C

mm ölçüsünden delik boyunu giriniz L

mm ölçüsünden Z1 merkezini giriniz Z1

mm ölçüsünden Z2 merkezini giriniz Z2

Yazılan bilgilere göre açık alan = 0 %
